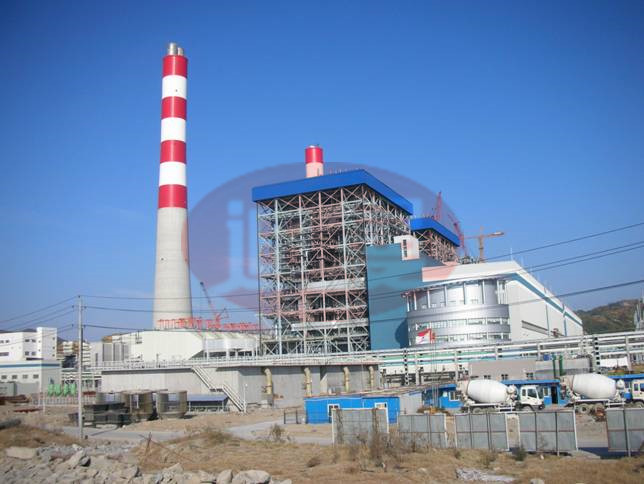

電廠外加電流陰極保護技術
相關介紹
一，《外加電流陰極保護所用材料及類型》。
1， 恒電位儀，連接電纜，鋁熱焊劑，檢測萬用表。
2， 輔助陽極: 廢鋼陽極，硅鐵陽極，石墨陽極，混合氧化物陽極，柔性陽極，貴金屬鉑鈮陽極。
3， 參比電極;甘汞參比電極，硫酸銅參比電極，高純鋅參比電極，氯化銀參比電極，二氧化鉬參比電極。
4， 深井陽極埋設檢測要求：井深45米左右，直徑273mm鋼管，內設塑料支架，裝陽極7—15支，每支陽極接電纜一根。測試應以井口為圓心，半徑區域為測試點進行檢測。
5， 強制電流陰極保護技術
強制電流陰極保護技術是在回路中串入一個直流電源，借助輔助陽極，將直流電通向被保護的金屬，進而使被保護金屬變成陰極，實施保護。 優點： A: 驅動電壓高，能夠靈活地在較寬的范圍內控制陰極保護電流 輸出量，適用于保護范圍較大的場合 B: 在惡劣的腐蝕條件下或高電阻率的環境中也適用 C: 選用不溶性或微溶性輔助陽極時，可進行長期的陰極保護 D: 每個輔助陽極床的保護范圍大，當管道防腐層質量良好時， 一個陰極保護站的保護范圍可達數十公里 E: 對裸露或防腐層質量較差的管道也能達到*的陰極保護 缺點： A: 一次性投資費用偏高，而且運行過程中需要支付電費 B: 陰極保護系統運行過程中，需要嚴格的*維護管理 C: 離不開外部電源，需常年外供電 D：對鄰近的地下金屬構筑物可能會產生干擾作用
6， 外加電流陰極保護施工應注意的問題
保護材料及設備，這些是陰極保護成功的前提，實現則通過施工來完成。外加電流陰極保護施工應注意以下問題：
?。ǎ保┦┕で皩λ须姌O進行檢查，主要是外觀檢查，表面不得沾有油污等其它雜物，電極體表面是否破損等；另外對連接及絕緣電阻進行檢查，以保證連接或絕緣良好。
?。ǎ玻┦┕r嚴格按照設計圖進行施工，輔助陽極及參比電極均要求連接良好，且對相應的電纜均要做好標記，以備將來檢修使用。
?。ǎ常┰谟袟l件的情況下，所有陽極周圍均應做陽極屏，以使電流分布盡可能均勻。在管道內壁有涂層保護的情況下，可以防腐涂層為陽極屏，對于無涂層保護的情況，陽極周圍應做陽極屏，陽極屏材料可選用重防腐涂料、環氧樹脂等材料。
?。ǎ矗╆帢O保護安裝完成后，系統在通電之前應仔細檢查，檢查連線是否正確，看是否有短路現象，以確保一次性調試成功。
?。ǎ担╆帢O保護系統運行后，應根據各參比電極的反饋數值，對系統進行調整，以使整個系統達到好的保護狀態。
陰極保護施工中應注意的問題還有不少，在此不一一羅列?？傊?，只有嚴格按照設計，科學施工，才能保證外加電流陰極保護系統有效地進行工作。
陰極保護效果的判據
1）普通鋼陰極保護準則：
◆施加陰極保護時被保護結構物的電位負移達到-850mV或更負(相對飽和硫酸銅參比電極CSE)。
◆相對于飽和硫酸銅參比電極的負極化電位為850mV。
◆在構筑物表面與接觸電解質的穩定參比電極之間的陰極極化值為100mV。
◆存在硫酸鹽還原菌的環境，被保護結構物的電位負移到950mV(CSE)或更負。
2）鋁合金陰極保護準則：
◆構筑物與電解質中穩定參比電極之間的陰極極化值為100mV，準則適用于極化建立或衰減過程。
◆極化電位不應負于-1200mV（CSE）。
3）銅合金陰極保護準則：
◆構筑物與電解質中穩定參比電極的陰極極化值為100mV。極化建立或衰減過程均可以被應用。
4）異種金屬陰極保護準則：
◆所有金屬表面與電解質中穩定參比電極之間的負電壓等于活性陽極區金屬的保護電位。
5）高強鋼陰極保護準則：
◆700MPa以上的鋼腐蝕速率降低到0.0001mm/a的保護電位為-760～-790mV(Ag/AgCl)。
◆在存在硫酸鹽還原菌的環境下，鋼屈服強度大于700MPa，保護電位應在800-950mV(Ag/AgCl)的范圍內。
◆屈服強度大于800MPa的鋼，其保護電位應不低于-800mV(Ag/AgCl)。
